Una livella laser per calcestruzzo è uno strumento autolivellante che proietta un piano di luce livellato su un'area di lavoro, in modo che la cassaforma, le guide del massetto, i bulloni di ancoraggio e i bordi della soletta possano essere posizionati a occhio invece che con la linea di corda e la livella a bolla d'aria. Il termine copre tre strumenti su un getto reale: un laser di linea per layout interni e gittate brevi, un laser rotante abbinato a un ricevitore per lastre larghe e livellamento esterno e un trasmettitore che alimenta un massetto laser per pavimenti controllati da macchina.
Prima la risposta breve. Per una soletta di un seminterrato, forme di pareti e colonne o incastri all'interno di un edificio, un laser a linea autolivellante valutato vicino a ±0,2 mm/m, circa 1/16 pollici a 30 piedi, gestisce quasi tutto. Per un grande pad esterno esposto alla luce del giorno, quel laser a linea è lo strumento sbagliato: un raggio a forma di ventaglio svanisce da qualche parte tra 40 e 60 piedi in pieno sole, e tu vuoi un raggio rotante più un rilevatore. Su un massetto laser il laser non è affatto un ausilio per la disposizione; si tratta di un riferimento di controllo della macchina che mantiene la testa del rasatore in piano mentre la macchina attraversa la baia.
Cosa sta effettivamente facendo lo strumento
I laser lineari e quelli rotanti differiscono principalmente per la modalità di diffusione del raggio, non per la precisione con cui misurano il livello. Un laser di linea fa passare il raggio attraverso una lente cilindrica o un prisma a cono, proiettando un piano orizzontale e uno o più piani verticali su pavimenti, pareti e forme. Un laser rotante fa girare un prisma a una velocità compresa tra 300 e 600 giri al minuto, spazzando l'intero sito, motivo per cui un rilevatore può rilevarlo oltre i 100 piedi mentre l'occhio nudo lo perde a 30 piedi alla luce del sole.
L'autolivellamento è la caratteristica che separa uno strumento utilizzabile da un giocattolo in cantiere. La maggior parte degli strumenti compensa tra ±3° e ±5°; oltre tale intervallo il raggio lampeggia o si spegne ed è necessario livellare manualmente il treppiede. È importante sul cemento perché un'inclinazione di 0,1° sullo strumento vale circa 1/8 di errore di elevazione a 60 piedi, quindi una funzione di blocco e avviso è più preziosa di un display di grandi dimensioni.
La visibilità, non la precisione, è ciò che di solito limita il lavoro. I diodi rossi da 635 nm sono economici e leggibili a 30-50 piedi in interni, mentre i diodi verdi da 520 nm appaiono circa quattro volte più luminosi, ed è così che un laser a linea verde rimane leggibile a 80 piedi in un interno ombreggiato. Nessuno dei due colori sopravvive alla luce solare diretta e il calcestruzzo aggiunge altre tre modalità di guasto: polvere fine che divide il raggio in corrispondenza dell'apertura, vibrazione di un camion con pompa o di un massetto con guida a terra e abbagliamento del calcestruzzo bagnato che inghiotte linee sottili.
Le tre classi di laser utilizzati nelle opere in calcestruzzo
Il lavoro concreto utilizza tre classi di strumenti laser e non sono intercambiabili; scegliere la classe sbagliata è l’errore più comune e più costoso.
| Classe | Precisione di livello tipica | Campo di lavoro | Dove si adatta | Limitazione principale |
|---|---|---|---|---|
| Livella laser a linee (da 2 a 16 linee) | Da ±0,2 a ±0,3 mm/m | Da 30 a 80 piedi in interni | Lastre interne, forme di pareti e colonne, manicotti, piastre di incasso, layout di allestimento | Il fascio a ventaglio scompare alla luce del sole; portata limitata |
| Laser rotante con ricevitore | Da ±0,1 a ±0,3 mm/m | Da 100 a 1.000 piedi con un rilevatore | Rilievi esterni, vialetti, basamenti, livellamenti, lunghe serie di casseforme | Necessita di un rilevatore e solitamente di una seconda persona; il lavoro verticale è scomodo |
| Trasmettitore con massetto laser | Tolleranza di controllo della macchina su un'intera baia | Intera lastra, 360° | Grandi pavimentazioni industriali posate tramite massetto laser | Costo del capitale e impostazione; non uno strumento portatile |
Abbinamento di un laser a linea al getto
Per il calcestruzzo e il layout degli interni, acquista in base al numero di linee anziché in base alla precisione, poiché il conteggio delle linee decide la copertura mentre il valore della precisione cambia difficilmente all'interno di una famiglia di prodotti.
Un laser a 3 linee proietta un piano orizzontale e due piani verticali, sufficienti per impostare una linea di livello attorno a una soletta del seminterrato, segnare l'altezza della porta e squadrare una singola stanza. È la configurazione meno costosa che fa ancora un vero lavoro concreto.
Livello laser autolivellante a 3 linee per calcestruzzo e layout interno Progetta un piano orizzontale e due verticali con tre punti di valorizzazione, adatti alle linee di quota del solaio interrato, alle altezze di testata delle porte e alla quadratura di un unico vano. Visualizza il prodotto → Un'unità a 5 o 8 linee aggiunge un secondo piano verticale e un punto a piombo del pavimento, in modo che partizioni, colonne e manicotti possano essere impostati da una configurazione anziché da due. Quando il getto copre diverse stanze o un intero pavimento, un'unità a 12 linee fornisce tre piani completi a 360° più punti a piombo sopra e sotto, evitando così all'operatore di riposizionare il treppiede su ogni parete.

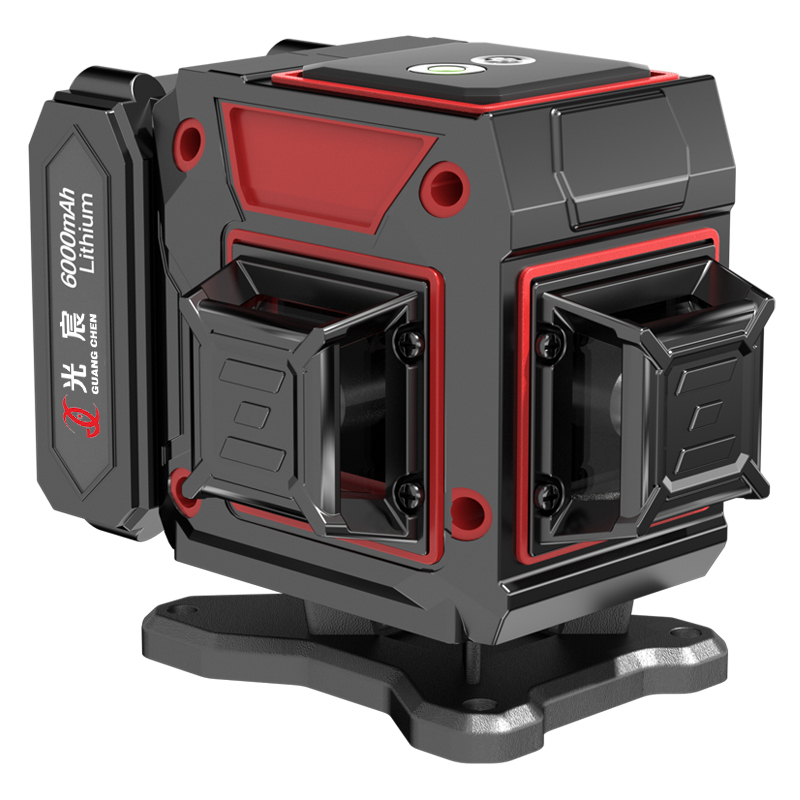

Livello laser autolivellante a 12 linee per layout interni multi-room Proietta quattro linee orizzontali e otto verticali per attività di mobili, piastrelle, soffitti, partizioni e incorniciature, coprendo più stanze da un'unica configurazione su treppiede. Visualizza il prodotto → Ciò che nessun laser di linea fa bene è il lavoro su lastre aperte. Il raggio diverge e si attenua con la distanza, e il riflesso del cemento bagnato uccide la linea oltre circa 30-40 piedi, quindi su un vialetto, una piattaforma o una fondazione all'aperto, pianificare un raggio rotante con un rilevatore per il controllo principale dell'elevazione.
Precisione, tolleranza e origine reale dell'errore
La precisione della scheda tecnica è solitamente la parte più piccola dell'errore misurato su una lastra finita, quindi acquista anche sul resto della catena.
| Origine dell'errore | Dimensione tipica | Come controllarlo |
|---|---|---|
| Specifiche dello strumento | ±0,2 mm/m corrisponde a circa 1/16 pollici a 30 piedi | Acquista in base alle necessità; la precisione di laboratorio raramente cambia una lastra |
| Sistemazione del treppiede | Può raggiungere da 1/8 a 1/4 di pollice su cassaforma calda | Posiziona il treppiede su una base stabile, non su tondini d'armatura o strati freschi |
| Divergenza del raggio | Circa 1/16 di pollice a 30 piedi | Lavora alla distanza pratica più breve e segna il centro della linea |
| Zona morta del ricevitore | Da ±1 a ±2 mm sulla maggior parte dei rilevatori | Utilizzare il rilevamento preciso e confermare con un secondo passaggio |
| Deriva termica | Piccolo ma reale durante una lunga pioggia soleggiata | Ricontrollare rispetto a un benchmark dopo lunghi periodi di inattività |
Una routine di installazione che mantiene le linee fedeli
Una configurazione ripetibile di cinque minuti previene quasi tutti gli errori di layout che successivamente si manifestano come un punto alto o basso nel getto.
- Posizionare il treppiede su un terreno solido e ombreggiato, a 6-10 piedi di distanza dall'area più trafficata, e verificare che la testa sia approssimativamente a livello prima di accenderlo.
- Lasciare che lo strumento si autolivelli indisturbato; se il raggio lampeggia o l'indicatore rimane rosso, la montatura è fuori dall'intervallo di compensazione.
- Confrontare l'altezza su un punto noto, quindi far oscillare lo strumento e confermare la stessa altezza su un secondo riferimento.
- Segna il centro della linea, non il bordo superiore o inferiore, e scatta o traccia il modulo da quel segno.
- Ricontrollare il punto di riferimento dopo che qualsiasi autopompa, compattazione o passaggio del massetto ha scosso il terreno nelle vicinanze.
Le stesse abitudini sono descritte dal punto di vista della misurazione in questa guida come utilizzare correttamente una livella laser .
Cosa controllare prima di acquistare
Cinque dettagli pratici determinano se uno strumento sopravvive a un sito concreto e contano più della cifra di accuratezza del titolo.
- Colore del raggio e modalità a impulsi: verde per la visibilità interna, oltre a una modalità rilevatore se lavori all'aperto.
- Intervallo di autolivellamento e avviso: ±4° è confortevole, qualsiasi cosa inferiore a ±3° diventa pignola su terreni accidentati.
- Protezione di ingresso: IP54 è un minimo ragionevole dove polvere e spruzzi sono costanti.
- Filettatura di montaggio: verifica se la base è 5/8 pollici-11, 1/4 pollici-20 o entrambi e che si adatta ai tuoi treppiedi esistenti.
- Punti a piombo sopra e sotto, che rendono possibile l'allineamento dal pavimento al soffitto con un'unica configurazione.
Livella laser 3D a 16 linee per l'allestimento di interni multiuso Proietta otto linee orizzontali e otto verticali per la disposizione di pareti, pavimenti e soffitti, con travi ad alta intensità e trasmissione ad ingranaggi metallici adatti ad ampi allestimenti interni. Visualizza il prodotto → Uno strumento a 16 linee copre il set più ampio di aerei in un'unica configurazione, che si adatta all'allestimento multiuso e alle grandi piastre del pavimento interno. Per un lavoro più semplice vale la pena confrontare il tutto portata del laser lineare prima di pagare gli aerei non accenderai mai.
Domande frequenti
Un laser di linea può sostituire un laser rotante su una lastra?
No, non su soletta esterna o a lunga gittata. Un laser di linea è preciso ma corto e fioco; oltre i 30-40 piedi alla luce del giorno il raggio non può essere visto in modo affidabile e un rilevatore non può rilevare una ventola statica, quindi i raggi rotanti gestiscono il controllo dell'elevazione su terreno aperto.
Di quale livello di precisione ho effettivamente bisogno?
Per la maggior parte delle lastre residenziali e commerciali leggere, ±0,3 mm/m è sufficiente, poiché le tolleranze di impostazione della forma e di finitura sono molto più flessibili. Gli strumenti più stretti guadagnano il loro prezzo quando si impostano gli incastri, le altezze delle rotaie o le basi delle macchine dove pochi millimetri contano per l'operazione successiva.
Un raggio verde funzionerà all'aperto?
Solo per brevi tratti all'ombra. Il verde migliora la visibilità all’interno di circa un fattore quattro, ma la luce del sole prevale anche su una linea verde brillante a distanza, quindi i lavori concreti all’aperto dovrebbero fare affidamento su un raggio rotante e un rilevatore.
Con quale frequenza è necessario calibrare una livella laser?
Trattatelo come un controllo annuale durante il servizio regolare e come un controllo immediato dopo qualsiasi caduta o getto lungo e caldo. Un test sul campo è semplice: segnare un punto, ruotare lo strumento di 180° e confrontare l'altezza del raggio alla stessa distanza.
Posso montarne uno su un massetto o una finitrice?
Non un laser di linea portatile, perché il movimento e le vibrazioni della macchina non consentono mai l'assestamento del pendolo autolivellante. I rasatori controllati dalla macchina utilizzano un trasmettitore fisso con ricevitori integrati e un circuito di controllo creato per questo lavoro.
La scelta di una livella laser per cemento si riduce a due domande: quanto lontano deve percorrere il raggio e quanto è luminoso l'ambiente. Rispondi prima a queste domande, poi scegli tra un laser lineare compatto per layout interni e un raggio rotante con rilevatore per lastre aperte e mantieni il tuo treppiede e la tua routine di benchmark disciplinati quanto lo strumento stesso.
